项目背景：

济南市中心医院现在数据机房位于门诊楼，已建设HIS/EMR、LIS和PACS等应用系统，其中HIS/EMR运行在两台IBM3850服务器和DS5100存储上，采用Redhat Linux并通过Oracle RAC实现集群；LIS运行在IBM3850和DS5020存储上；PACS运行在华为服务器和存储上。

HIS/EMR已建设运行多年，目前设备已老化，设备性能也出现瓶颈，也没有有效的数据容灾保护措施，本次项目为对HIS/EMR进行全面地升级，包括设备更换、应用系统升级为小型机版本、容灾与业务连续性、增加虚拟化应用等。本次建设拟以虚拟化为基础架构，充分考虑设备性能和可靠性，系统资源整合，旧系统到新系统的数据迁移，及将来数据机房整体搬迁的平稳和方便。

解决方案：

根据济南市中心医院信息化系统对统一数据存储和灾备平台要求，方案采用2台企业级高端存储HDS HUS VM，将医院HIS系统、EMR和虚拟化平台等业务系统的所有业务数据集中存储，其中一台作为生产存储，承担所有业务数据的在线存取访问，另一台作为灾备存储。在存储阵列上配置同步镜像复制软件和存储集群双活模块HAM，将生产业务的数据镜像复制到另外一台存储上，从而对业务系统进行容灾和业务连续性保护。方案中配置HDS基于存储阵列的集群双活功能HAM（High Availability Manager），对所有业务数据进行双活保护，当生产存储意外故障时，应用服务器自动切换到镜像复制的灾备存储上，业务不停机连续运行，整个过程自动实现，无需人工参与。

方案以高端企业级云存储为基础对数据集中存储，并以此为基础实现2台HUS VM高端存储阵列的镜像容灾和双活存储集群自动切换，构建安全可靠的数据平台，为业务应用提供强大的数据存储与管理平台，提升效率，保证业务连续性。

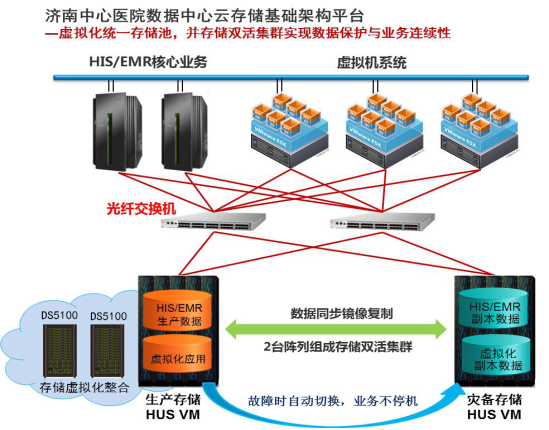

方案拓扑：
